地暖分集水器是用来连接地暖管
各环路供回水的核心装置。
它就像水地暖系统的“心脏”，
负责将热水平稳分配到每个房间，
再把降温后的水回收加热。

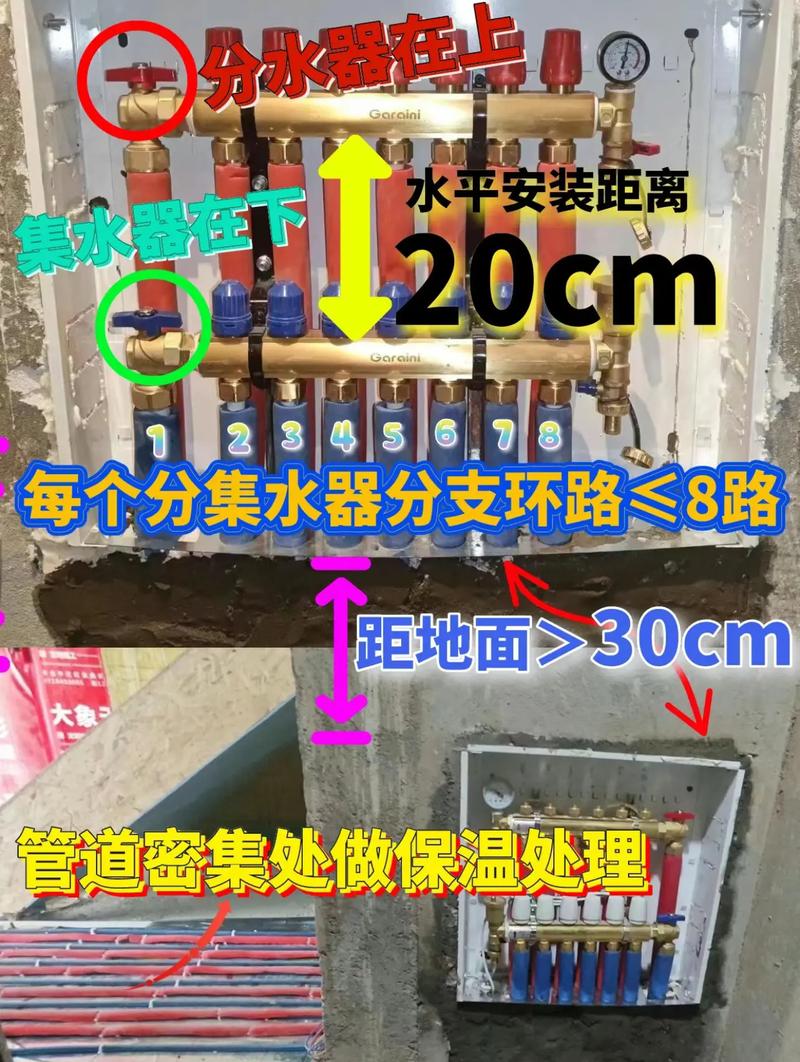

一张标准的安装示意图里，藏着
不少决定后期是否暖和的细节。
装错任何一个环节，
都可能让地暖效果大打折扣，
甚至导致局部不热、漏水隐患。
下面拆开说清楚。
1. 位置与高度
示意图上首先能看到，分集水器
应安装在房间中心或靠近楼梯间、
便于后期检修的位置。
高度距地面通常在30-40厘米，
预留足够的操作与排气空间。
绝对不可以直接埋进混凝土或
藏在死角柜子里。
2. 主管连接与过滤器
从热源来的主管进入分水器前，
图上必有一个“Y型过滤器”。
这步错装比例最高：
过滤器千万不要焊死在管道上，
要用活接连接，才好后期清洗
里面沉积的铁锈和泥沙杂质。
3. 各回路阀门与管间距
分支环路多采用16或20管。
分集水器上每路都有进口阀和
回水阀，且建议至少加装
流量调节阀（可视流量计）。
示意图强调管间距都在15-20cm之间，
每个回路之间的长度差最好
控制在15%以内，形成阻力均衡。
4. 排气阀与泄水阀
顶部是自动排气阀（约2米主管顶端
或分水器上部），底部应有手动跑风、
泄水球阀。水泵运行时会析出空气，
聚集在分水器上方，
如果不及时排走，就会出现
“气堵”：某根管一半热一半不热。
5. 背板与转角立管
图示阴影部分做了背板固定。
分集水器不太重却要靠多个卡箍
固定在稳定墙体或专用支架上，
回折去地面的弯管要戴保温套管。
否者跑完大流量负载后会有噪音
或接头进水。
小户型可以一圈分水器只放6-8路，
复式或大平层常常分出更多沿墙共用。
现在家里想自己看得懂这截图：
图看着简单，真正到安装现场
分居简装如果只能拍摄注意验收这三个
环节也别偷工：核对分水器品牌、回路数、
看配件够不够滤芯拆洗口完整。最后要求
打压试验保留12~24小时、最大掉压
不超0.05MPa无其他渗漏才能回填刚性地面。
集水泵分配路数字均衡比差不多再好压力收齐；后期还要用可视温枪运行一天分别比各回路直到清洗保修！
总电流结束就贴存资料收藏安装记录并再用水冲洗被绕阀
---End开记录下外保养？ 对最终方向建议：万一未保证管不动泵排气顺序会有被裂管裂开关报修所以切勿图省反而失去更贵地暖品质全漏水炸集空。反相信详情就用内窥也费不了。加上每一干燥进行测试所以预算几乎自己完全搞清楚再来轻松装房不会错。
